Mesure indirecte

18 Février 2010 , Rédigé par serge79 Publié dans #instruments de mesures

Le compas d’épaisseur

épaisseur
Instrument de mesure simple, et indirecte, puisque la mesure se réalise en deux temps.

Il permet la mesure de gorges, rainures exterieure.

Avec le compas, faire affleurer les becs sur la partie à mesurer sans effort puisque c’est fonction de cet effort que sera la précision de la mesure, puis relever la dimension avec un pied à coulisse.
La précision possible avec cet appareil est de 0,05 mm.

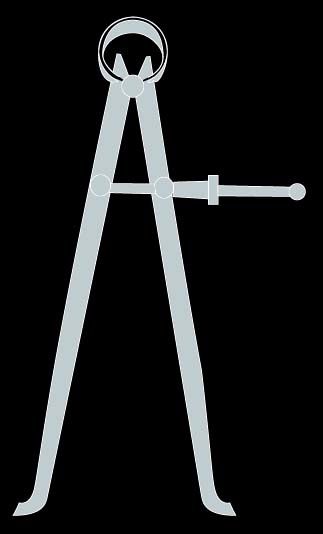

Le compas d’intérieur

inter
Instrument de mesure intérieure, avec lui aussi une mesure en deux temps.

Il permet la mesure d'alésage, de chambrage...

Avec le compas, faire affleurer les becs sur la partie à mesurer sans effort puisque c’est fonction de cet effort que sera la précision de la mesure, puis relever la dimension avec un pied à coulisse.
La précision possible avec cet appareil est de 0,05 mm.
Pour sortir ce compas de l’alésage ou gorge, il suffit de rapprocher les deux branches du compas sans modifier la position de la vis de réglage, une fois l’appareil sortit, il suffit de relâcher doucement les deux branches pour quelles reprennent leur position de la mesure effectuée.
