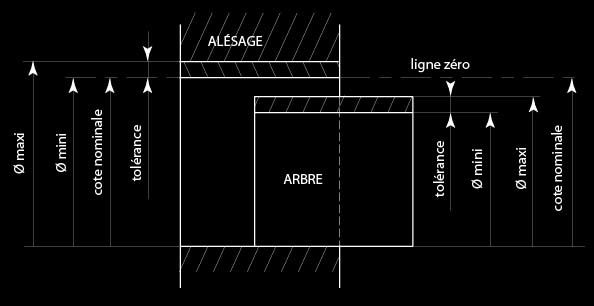

Les ajustements de pièces lisses interchangeables.

Arbres et Alésages

Système à Limites Internationales I.S.O.

Dans ce système, la désignation des tolérances de fabrication est caractérisée par deux symboles.

a/ Symbole de qualité.
Ce symbole est caractérisé par un nombre :
de 6 à 11 pour les alésages.
de 5 à 11 pour les arbres
dont la valeur augmente lorsque la précision diminue.

b/ Symbole de position.
La position correspond à la cote nominale désignée par
une lettre majuscule H pour l’alésage normal
une lettre minuscule pour l’arbre normal.
Les autres positions sont réparties de part et d’autre de la ligne zéro correspondant à la cote nominale.

Exemples d’ajustements employés en mécanique générale.
En prenant pour base l’alésage H7 normal (fabrication soignée), vous aurez les assemblages suivant avec usinages des arbres :

position de l'arbre
type d'assemblage
e 8 libre
f 7 tournant
g 6 glissant
h 6 glissant juste
j 6 légèrement dur
m 6 bloqué
p 6 pressé

Vous pouvez ausi télécharger un très bon document pdf, sur les assemblages dans lequel vous y trouverez les tableaux des tolérances ici.
