Filetage Trapézoïdal
Les filetages trapézoïdaux remplacent avantageusement les filetages carrés, leurs profils sont de réalisation plus facile et le portage des flancs des filets se fait plus correctement.
Désignés par le symbole Trap, suivi du Ø et du pas, séparés par le signe de la multiplication. Trap 40 x 5

Forme du filet
Le filet trapézoïdal normalisé est engendré par l’enroulement en hélice d’un profilé ayant la format d’un trapèze isocèle dont l’angle des côtes non parallèles est de 30°. C’est également la grande base de ce trapèze qui est parallèle au noyau support.

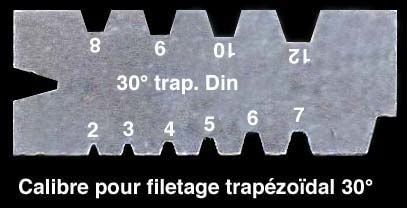

Il existe un calibre pour la réalisation des outils, il permet aussi de positionner l’outil par rapport à la pièce à usiner.


Méthode

Pour la réalisation de l’outil, vous pouvez utiliser de vieux foret à centrer cassé, (c'est ce que j'utilisai lorsque j'étais en activité) et le fixer dans un porte outil en acier ordinaire.

Comme pour l’usinage des filets carrés, il est bon de réaliser un petit épaulement à l’entrée du filetage avec comme diamètre celui du fond de filet, cela pour avoir un repère visuel lorsque les dimensions sont obtenues.

Pour la réalisation d'un filetage trapézoïdal, il faut d'abord l'ébaucher en faisant le filetage avec un outil droit comme pour un filetage carré, d’une largeur du fond de filet "a" pour l’écrou et "b" pour la vis.

Ainsi bien que cela nécessite deux opérations d'usinage, la réalisation du filet est nettement améliorée puisque vous ne travaillez que sur les flancs, donc avec moins d’efforts sur l’outil.

Les passes doivent être petites pas plus de 0,1, la vitesse de rotation doit être aussi relativement faible, de toute façon vous n'êtes pas en production donc vous avez tout votre temps.

Cela pour vous permettre soit d'arrêter le tour pour vous permettre de revenir en arrière sans débrayer la vis mère si vous n'avez pas d'appareil à retomber dans le pas, et éviter ainsi que la tourelle ne vienne taper contre la pièce, car pour le filetage inter il ne faut pas que l'outil soit trop sortit pour éviter le porte à faut.
