Utilisation d'un Tour

Mise en place des outils

29 Avril 2009 , Rédigé par serge79 Publié dans #montage des outils

Mise en place des outils

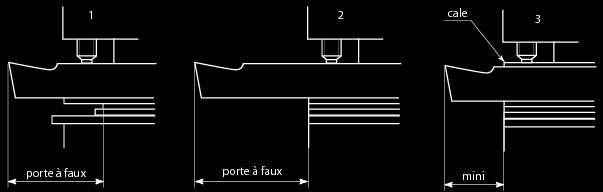

Le calage des outils est à réaliser avec rigueur, en effet cela peut engendrer des problèmes :
1/ rupture de l’outil.
2/ flexion de l’outil.
3/ la position des cales doit être bien faite, et l’outil ne doit pas en général dépasser de 1,5 sa section..
En n’oubliant pas de placer une cale sur le dessus de l’outil, cela évite qu’il soit marqué par la vis de blocage, cela est gênant surtout pour les outils de section cylindrique.
Pour obtenir des cales de fine épaisseur, on peut en confectionner avec de la tôle de boîte de conserve, en effet ces boîtes ont la particularité d’être en tôle fine et en plus traitées contre la corrosion.
Il est possible de placer des cales épaisses, pour éviter un empilement trop important de cales.



4/ Mise en place d’un outil à section ronde dans une cale en vé.



Pour la mise à hauteur d’axe de l’outil, il y a plusieurs méthodes :

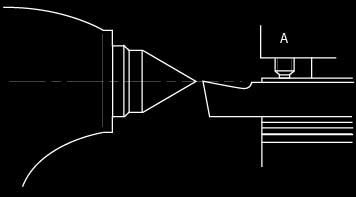

A/ en approchant l’outil vers la contre pointe.



B/ avec un petit trusquin, réalisé simplement avec une embase métallique et une tige soudée ou vissée, coudée et pointue à son extrémité, et posée sur la surface du traînard.



C/ la plus simple et la plus rapide, est d’utiliser un réglet, après avoir mesuré la hauteur entre la partie plate du banc et la pointe de la contre pointe.



Commenter cet article

CROQUET 26/02/2017 20:14

SUPER MERCI

abdelhamid 27/04/2015 17:06

merci beaucoup

Jean79 11/12/2014 15:55

Bravo pour votre travail remarquable et le partage de tout ce savoir; une petite remarque ; j'aurais aimé un petit article donnant des conseils pour l'achat d'un premier tour de débutant. Je précise que mon objectif reste modeste, tourner de petites pièces en alu pour mon bateau. Dans le domaine les trucs tout fait coutent très cher... merci

serge 79 13/12/2014 19:28

Bonjour
Merci pour l'intérêt que vous portez à ce modeste blog.
C'est difficile de vous conseiller pour l'achat d'une machine, en effet cela dépend de beaucoup de choses.
Votre budget.
Si vous avez chez vous le 380V, bien qu'aujourd'hui on trouve facilement des transformateur 380/220.
De la place dont vous disposez pour l'installation de cette machine outil.
Personnellement si vous avez de la place un tour type Hernault, ou autre, avec une entre pointe de 800 mm à 1 m, est un très bon investissement et bien souvent moins cher qu'un mini tour, et vous permet de réaliser des pièces dans de meilleures conditions.
J'espère avoir répondu à votre question.
Cordialement

mahe 22/01/2014 09:59

tres tres bonne idee le petit trusquin pou la hauteur
