Utilisation d'un Tour

Le mandrin

18 Avril 2009 , Rédigé par serge79 Publié dans #La machine

Le mandrin


Généralités
Il y a plusieurs systèmes de fixations de celui-ci sur la machine
Vissé
Système camlock
Emboîtage conique (sur cazeneuve) le meilleur
Et certainement d’autres que je ne connais pas.

Il y a deux type de mandrin
3 mors
4 mors indépendants, les mors se déplacent indépendemment les uns des autres par une vis à filetage carré sur chaque mors.

Une marque parmi d’autres pour les mandrins, mors doux et tourelles, ici ou encore ici

Règles de sécurité lors de l’utilisation et le montage du mandrin


Ne jamais laisser la clé sur le mandrin, mais doit toujours être posée à proximité, pour toujours être disponible, tout comme la clé de serrage des tourelles, ou de fixation des outils.

Les mors


Ils sont de deux types
Mors dur à l’endroit pour un serrage par l’extérieur de la pièce, et à l’envers pour un serrage de l’intérieur de la pièce.

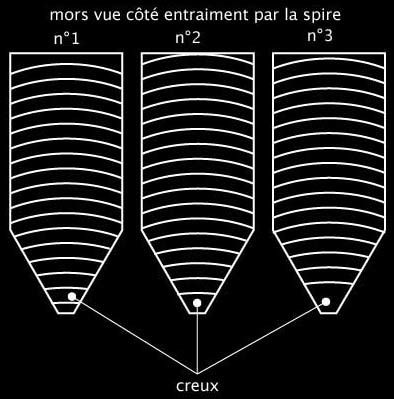

Le montage des mors dur ou doux est le même, il y a un ordre à respecter et commencer toujours par le n°1 puis le n°2 et terminer par le n°3, et dans le sens horaire sur le mandrin. Ceux-ci ne sont pas toujours numérotés, donc voici comment s’y retrouver.



Ceux ci sont en acier traité et sont utilisés pour les opérations d’ébauche sur de la matière brute (non usinée) ou des pièces de fonderie.

Il existe aussi des mors à fixation rapportées, ils sont donc vissés sur une semelles qui reste toujours en place dans le mandrin, cela permet d’avoir une seule paire de mors durs qui servent à la fois pour un serrage extérieur et intérieur, mais aussi pour la fixation des mors doux.
