Affûtage des outils carbures

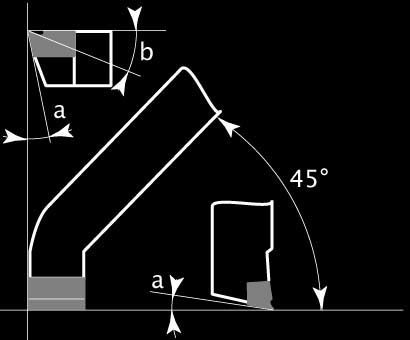

Angles composants la coupe d’un outil en carbure métallique



Vous remarquerez que la partie sur laquelle repose la plaquette de carbure métallique, l’angle de dépouille est plus important.
Cette pente est faite en premier pour éviter que la meule carbure (plus fragile) vienne en contact avec l’acier du corps de l’outil.
En effet les meules pour l’affûtage des carbures métalliques ne sont pas les mêmes que pour les aciers.
Ce chapitre sera expliqué plus tard.

Tableau des angles de coupe des outils en carbure métallique.

Matière à usiner Résistance ou dureté Angle de pente
d’affûtage b
Angle de
dépouille a
Acier
50 à 100 kg 18° à 10°
  30 à 70 kg 10° à 5°
Acier alliés, chrome-nickel,
chrome-molybdène
70 à 180 kg 14° à 3°
Inox 60 à 70 kg
Acier à outils 150 à 180 kg
Acier au manganèse
Fonte grise 180 250 HB 9° à 5°
  250 à 400 HB
Fonte malléable
Fonte dure
Cuivre   26°
Cuivre et mica (collecteurs)   15°
Laiton
Bronze
Aluminium   30° 10°
Alliages alu-silicium   12°
Alliages pour pistons   10°
Duralumin   14°
Alliages alu-magnésium   10°
Bakélite   26°

Ces angles sont tout de même à adapter en fonction de l’importance de la passe à réaliser, et de l’avance, afin de réaliser un copeau qui se casse facilement.

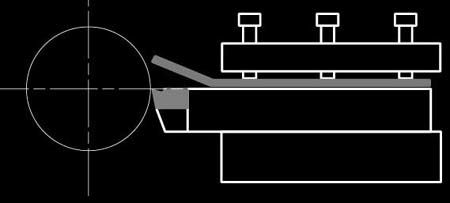

Pour l’usinage en extérieur, du Laiton, et Bronze, la tôle mise en place sur la partie supérieure de l’outil pour éviter de marquer l’outil, la faire dépasser au dessus de la partie travaillante. Pour éviter la projection des copeaux vers l’opérateur et que cette projection se répartisse partout, mais elle doit être légèrement relevée pour éviter que les copeaux se compactent entre l’outil et la tôle. Il est recommandé de porter des lunettes de protection, pour ce genre de travail, car les copeaux sont constitués de paillettes très petites, et la protection des yeux est nécessaire.



On peut aussi à la place mettre un pinceau, mais dans ce cas là, les poils ont tendance à brûler et là les copeaux s’évacuent mal, et dans ce cas là il est préférable de porter des gants, les copeaux sont chauds et il y a risque de brûlure aux mains.
