Les Outils carbure à pastilles brasées


Généralités
Tout comme les outils en acier rapide, ils sont avec une utilisation à droite R, et à gauche L.

Leur utilisation est la même que les outils en acier rapide, et ils sont :
Très résistants, mais ne supportent pas les chocs.
Permettent de travailler avec de grandes vitesses de coupe et des avances plus importantes.
A éviter pour les opérations de filetage.
Très peu recommandés pour l’usinage des matières plastiques (PVC, HERTALON, RILSAN, TEFLON EN AUTRES), vous trouverez ici le choix d’un matériau par rapport à une propriété recherchée.
Avec ces outils toujours travailler avec arrosage.

Ce sont des outils constitués de deux parties, le corps en acier au carbone à 0,6 à 0,7 %, sur lequel est brasée une plaquette en carbure métallique.
Elle est mise en place dans une encoche préalablement réalisée dans le corps, et brasée sur un support en cuivre.

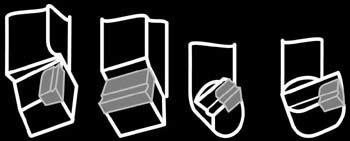

Sur tous les outils carbure à pastilles brasées, il faut réaliser une cuillère ou brise copeau pour pouvoir travailler dans de bonnes conditions, cela ne change en rien les angles d’affûtage de ces outils.

Quelques exemples



Les outils exter

Outil charioter coudé





Outil charioter droit




Outil couteau ou ravageur




Outil à dresser




Peut être utilisés pour de gros alésages courts.

Outil à dresser d’angle




Peut lui aussi être utilisé pour de gros alésages courts.

Outil pelle




Utiliser avec précaution, car c'est un outil relativement large.


Outil à saigner ou tronçonner



Utiliser de préférence à l'envers.

Les outils inter

Les principaux

Je montre uniquement les Outils à plaquettes brasées,  car ils sont les moins chers et relativement faciles à affûter, contrairement aux plaquettes jetables, qui elles ne s'affûtent pas, ou très difficilement.

Leur utilisation est idiquée dans la page des Outils Acier Rapide.

Outil à aléser




Outil à aléser dresser
